締結・固定金具

締結・固定金具のプレス加工｜ブラケット・取付金具・ステーを量産

締結・固定金具とは

締結・固定金具とは、機器や部品を筐体・車体・基板などに取り付け、支持・固定するための金属部品の総称です。取り付け対象や機能に応じてさまざまな形状・名称があり、自動車、電装機器、産業機器、住宅設備など幅広い分野で使用されます。

• ブラケット
  部品を支持・固定するL字・コの字などの取付金具。締結・固定金具の代表的な部品です。
• ステー
  部品を支える・つっぱる棒状・板状の支持金具です。
• 取付金具・固定金具
  機器・配管・ハーネスなどを固定するための金具です。
• 補強金具・ベース金具
  構造の補強や、部品を載せる土台となる金具です。

これらは「ただの金具」と思われがちですが、部品の位置決めや荷重の支持を担うため、取り付け穴の位置精度・曲げ角度の精度・強度が製品全体の品質に直結します。特に自動車向けでは、振動や温度変化の中で長期間機能を保つことが求められます。

締結・固定金具のプレス加工に求められること

• 取り付け穴・曲げ位置の寸法精度
  相手部品との組み付けに関わるため、穴位置・穴径・曲げ位置の精度が重要です。
• 曲げ角度の安定
  スプリングバック（曲げ後の戻り）のばらつきは、取り付け不良の原因になります。材料ロットや加工条件による角度のばらつきを抑える必要があります。
• 強度・剛性
  荷重に耐える強度に加え、薄板でも剛性を確保するための補強ビード・リブなどの形状設計が有効です。
• 防錆・耐食性
  屋外や車体下部など腐食環境で使用される金具では、亜鉛メッキ・カチオン塗装などの表面処理が必要です。
• 量産での安定供給
  自動車部品などでは、同じ品質の金具を継続的に供給できる生産体制が求められます。

トルク工業の締結・固定金具プレス加工の特徴

• プレス金型の自社設計
  金具の形状・精度・材質に合わせてプレス金型を自社で設計します。スプリングバックを見込んだ曲げ設計や、穴位置精度を確保する工程設計を行います。
• 精密プレス（〜200tクラス）による量産
  自動車部品で培った量産ノウハウをもとに、〜200tクラスのプレス機で安定した量産に対応します。
• 抜き・曲げ・絞り・ビードの複合加工
  打ち抜き・曲げに加え、絞り形状や補強ビード・エンボスを組み合わせ、順送金型で一体成形します。板厚を増やさずに剛性を高める形状のご提案も可能です。
• スポット溶接まで社内対応
  ナットやスタッド、補強板などを取り付けるスポット溶接を社内で行い、プレスから溶接組立まで一貫して対応します。ロー付けが必要な場合も協力メーカーと連携して対応します。
• 表面処理にも対応
  亜鉛メッキ・カチオン塗装など、図面仕様に応じた表面処理を協力メーカーで対応します。プレスから表面処理まで含めた完成品としての供給が可能です。
• 多様な材質に対応
  銅・アルミ・鉄（SPCC・SPHC・SECCなど）、ステンレス（SUS304・SUS430など）、パーマロイの金具に対応します。

締結・固定金具の製造工程

トルク工業では、締結・固定金具の製造を以下の工程で対応しています。

工程	内容
① 金型設計	製品形状・精度・材質に合わせてプレス金型を自社設計。スプリングバックや穴位置精度を見込んだ工程設計を行います
② プレス加工	抜き・曲げ・絞り・ビードなどのプレス加工で形状を成形します
③ スポット溶接・組立（必要な製品のみ）	ナット・スタッド・補強板などをスポット溶接で取り付けます
④ 表面処理（必要な製品のみ）	亜鉛メッキ・カチオン塗装など、図面仕様に応じた表面処理を協力メーカーで行います
⑤ 検査	寸法・外観などを検査します
⑥ 量産・出荷	継続的な量産と安定供給に対応します

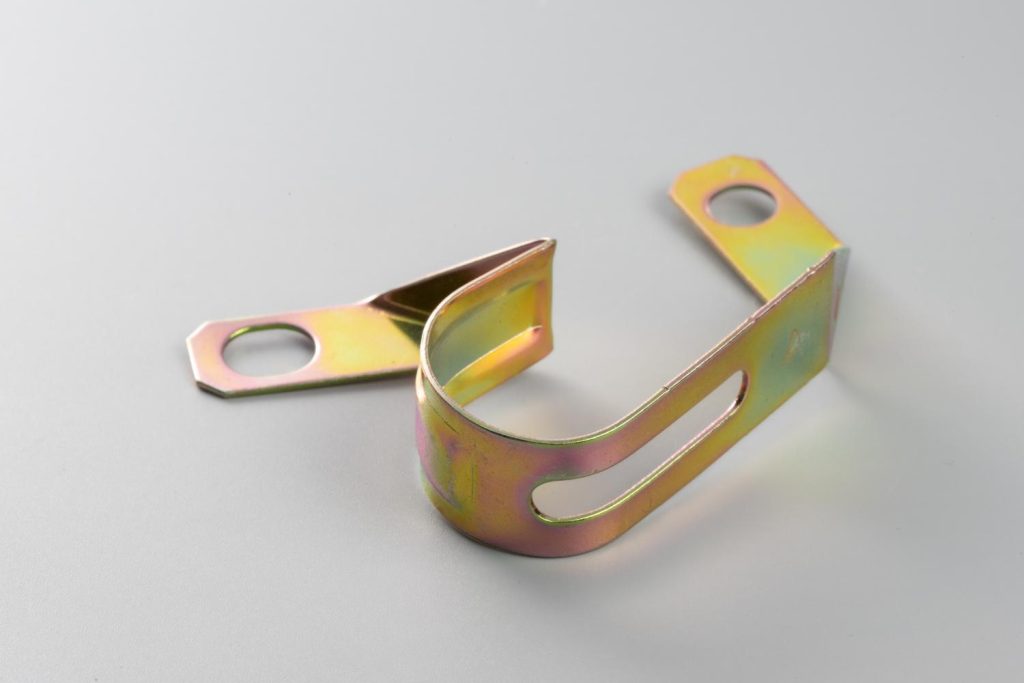

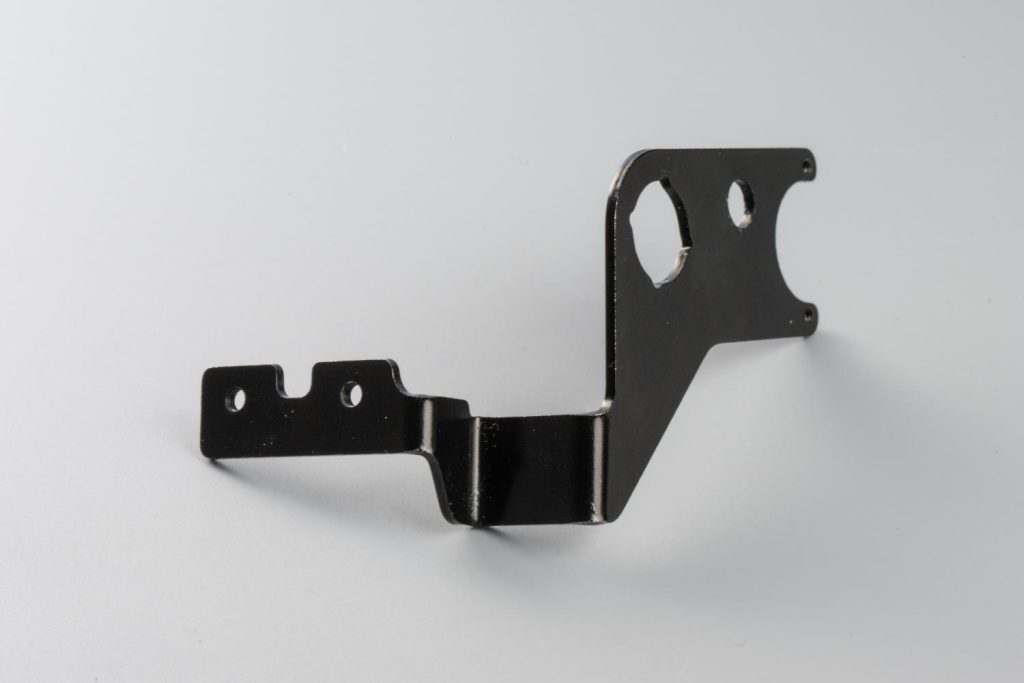

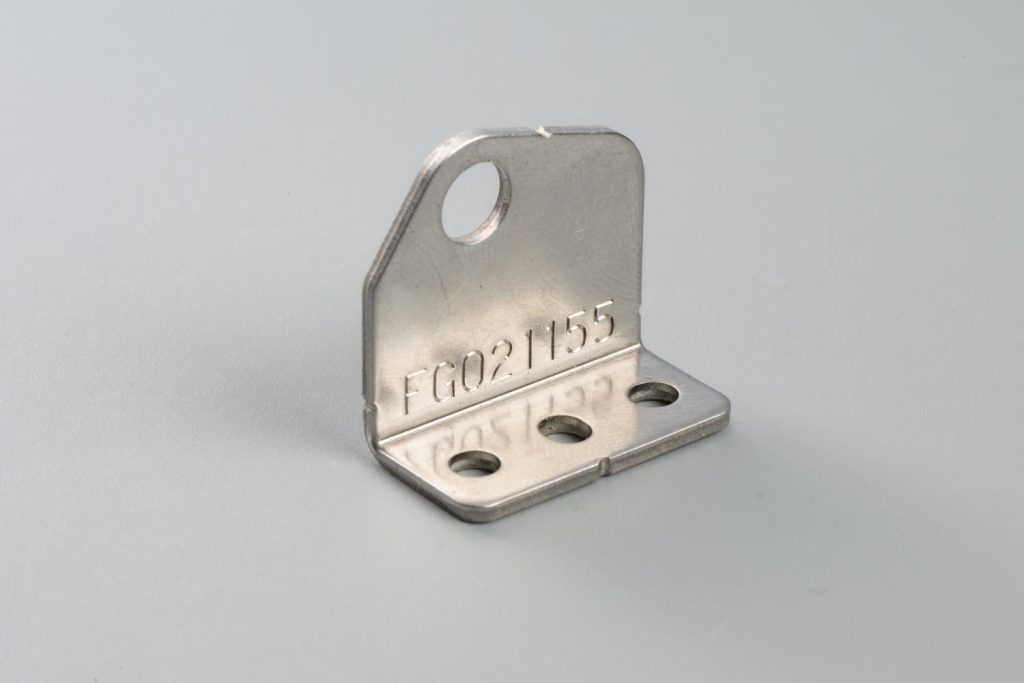

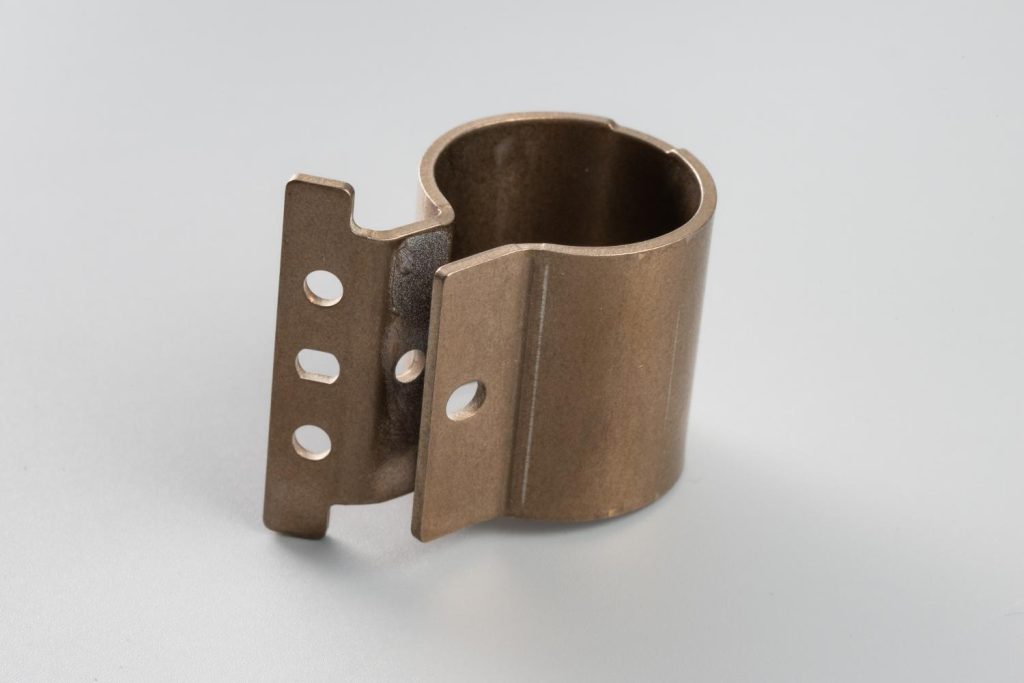

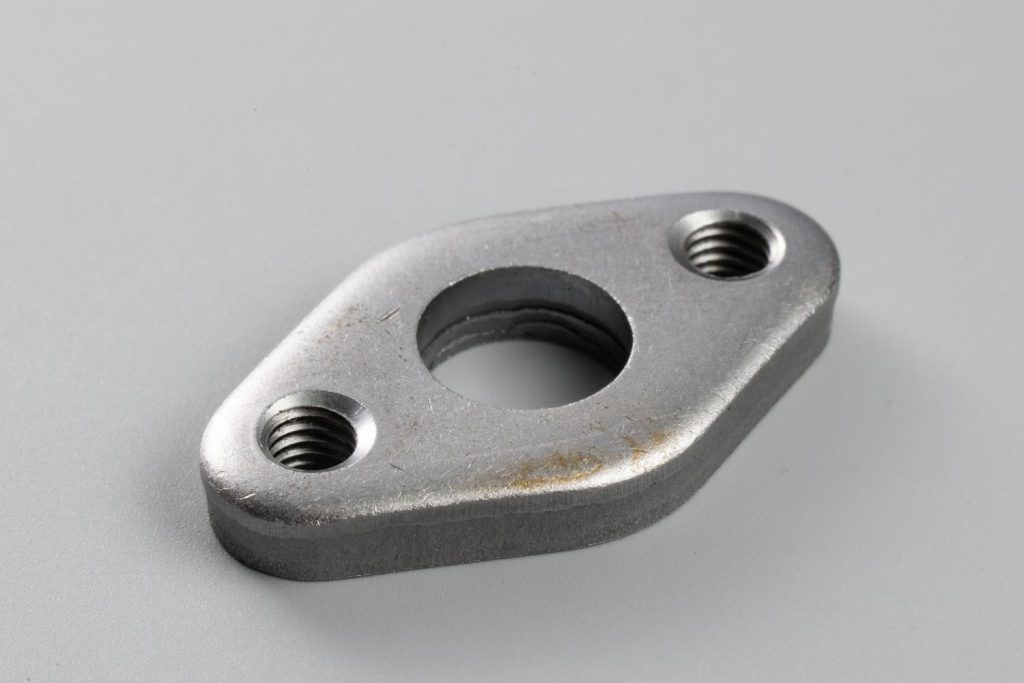

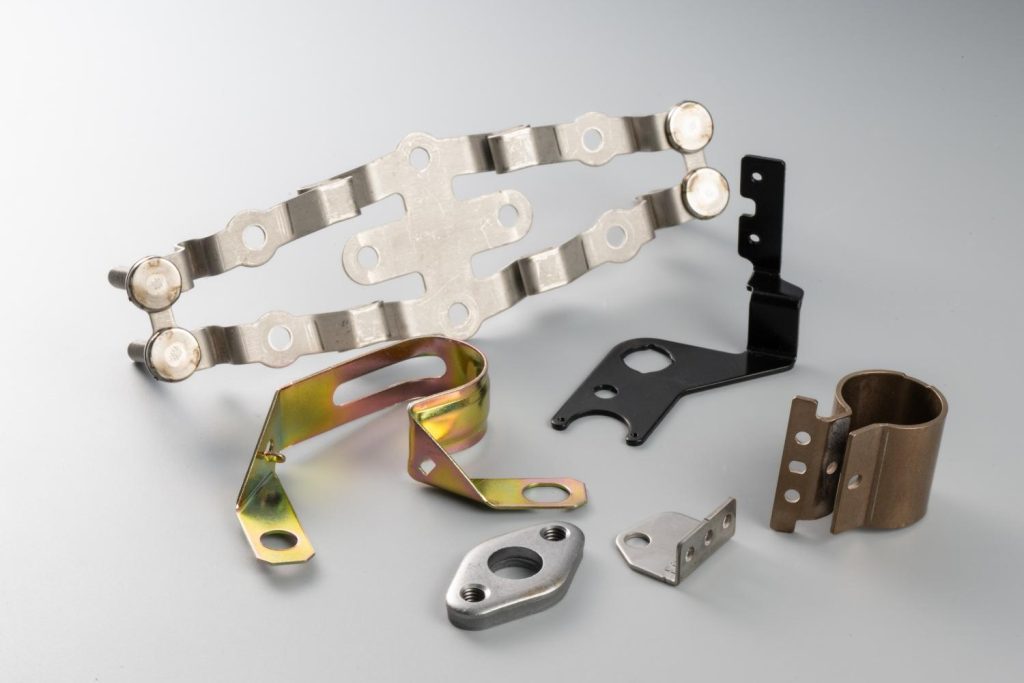

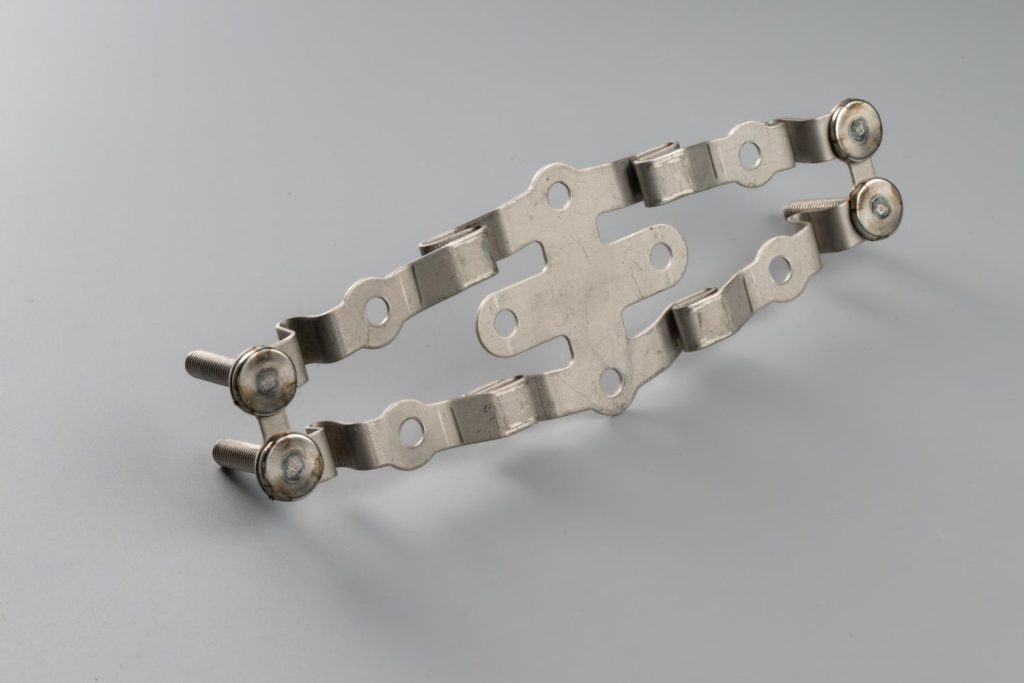

締結・固定金具の製品事例

トルク工業では、以下のような締結・固定金具の製造実績があります。

締結・固定金具に関するよくあるご相談

• 曲げ角度・穴位置のばらつきを抑えたい
  スプリングバックを見込んだ金型設計と工程設計で、精度のばらつきを抑えます。
• 薄板の金具がたわむ・強度が足りない
  板厚を増やさずに剛性を高める補強ビード・リブの追加をご提案します。
• ナット付きの金具をまとめて依頼したい
  プレス加工からスポット溶接まで社内で一貫対応します。
• メッキ・塗装まで含めて依頼したい
  亜鉛メッキ・カチオン塗装など、図面仕様に応じて協力メーカーで表面処理まで対応します。
• 金具を量産できるプレスメーカーを探している
  自動車部品で培った量産体制で、継続的な供給に対応します。量産先の変更もご相談ください。

締結・固定金具のプレス加工はトルク工業へ

トルク工業では、金型の自社設計からプレス加工、スポット溶接、表面処理の手配まで、ブラケット・取付金具・ステーなどの締結・固定金具を一貫対応で製造しています。自動車部品で培った量産体制で、精度と品質の安定した金具を安定供給します。

締結・固定金具の新規製作、精度・強度などの課題、量産先の変更などをご検討の場合は、お気軽にお問い合わせください。
